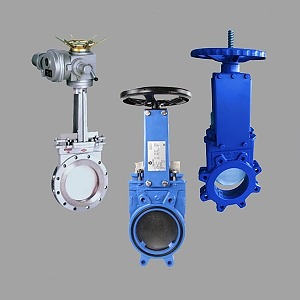

Задвижки ножевые, изготавливаемые специализированной китайской компанией Yuanda – высококачественные элементы магистральных трубопроводов. Отличительная особенность продукции бренда – особая форма запорного элемента, который выполнен в виде ножа, имеющего заостренное рабочее основание. Технические требования и стандарты, применяемые для контроля качества продукции: ТУ 3742-009-05749375-01.

Компания PromPartners предлагает купить ножевые задвижки Yuanda в кратчайшие сроки и по ценам завода-изготовителя.

Данный тип продукции используется в системах трубопроводов, где выполняет функции запорного устройства, перекрывающего, при необходимости, поток рабочей среды.

Задвижки шиберные Yuanda - стандартизация

Параметр	Наименование	Номер
Общие ТУ, межгосударственный стандарт	ГОСТ	33852-2016
Технические условия, национальный стандарт РФ	-/-	55020-2012
Соответствие международным НТД	ISO	1413:2007
Климатическое исполнение	ГОСТ	15150
Требования к фланцевым поверхностям	ГОСТ Р	54432

Основные параметры

№ п/п	Параметр	Ед. изм.	Показатель	Примечание
1	Dу (условного прохода)	см	5 - 200	диапазон
2	PУ (давление)	Кгс/см²	10 – 160	Условный показатель
3	Перемещаемая среда (РС)		Состояние – жидкое, возможны примеси (агрессивные и неагрессивные). Сухие твердые вещества, перемещаемые самотеком
4	Предельно допустимая т-ра РС	°С	≤ 300	В зависимости от материала уплотнения
5	Класс герметичности		«А»	9544-2015

Задвижки шиберные Yuanda - преимущества

Данный тип ножевых задвижек обладает рядом важных достоинств:

Полнопроходная конструкция позволяет осуществлять свободное передвижение по различным типам коммуникаций средств очистки, а также диагностирования;
Шибер заострен и отполирован, что предотвращает защемления и возможные повреждения седел, уплотнителей;
Уникальная конструкция обеспечивает 100% герметичности, а форма – защиту от возможных механических повреждений седел и уплотнительных элементов;
В процессе эксплуатации скопление внутри взвешенных частиц перемещаемых масс полностью исключено, что позволяет говорить о высокой эффективности использования;
Компактность, сравнительно небольшой вес, что позволяет осуществить монтаж даже в условиях ограниченного пространства.

Задвижки шиберные Yuanda - технические характеристики

Основные размеры:

Dn (см)	Pn, мм	D, см	D1, см	H, см	L, см	d/n	Крут. момент, max (Н*м)	ISO, тип	Масса, кг
5	1,6	16	13	29	4,8	18/4	6	F 10	7
8	-/-	20	16	35	5,1	-/-	8	-/-	10
10	-/-	22	18	39	-/-	-/-	11	-/-	13
15	-/-	29	24	49	5,7	23/8	22	-/-	23
20	-/-	34	30	66	6	-/-	31	-/-	30
30	-/-	45	40	78	7,6	23/12	68	F 14	63
40	0,6	56	52	97	8,9	27/16	140	-/-	117
50	0,4	67	62	120	11,4	27/20	281	F 16	237
60	0,4	78	72	141	11,4	30/20	389	-/-	326
80	0,2	102	95	194	12,7	33/24	761	F 25	840
90	0,2	112	105	210	-/-	33/28	1053	-/-	960
100	0,2	123	116	230	15	26/28	1386	-/-	1065

Используемые при изготовлении основных деталей материалы:

Наим-е детали	Используемый материал	T°С (для перемещаемых масс)	Сфера прим-я
Уплотнительные элементы	Металл, EDPM, NBR, PTFE	-100 … +300	Вязкая среда, абразивы, вода, пар, кислоты и т.п.
Корпус	Чугун ВЧ-40, ст.20Л, ст.10Х18Н9Л	-25 … -100 (min)	Жидкая среда (агрессивная и неагрессивная)
Шибер	10Х18Н9, 10Х17Н13М2	-100	-/-

Уплотнение PTFE обеспечивает герметичность изделия по отношению к внешней среде.

В соответствии с ГОСТ 15150 предусмотрены следующие варианты исполнения в соответствии с климатическими условиями применения:

У, работа при температуре окружающего воздуха ± 40°С;
ХЛ, при T°С -60 … +40;
Т (10 … +50°С);
ТМ (± 40°С, морской климат).

По требованию заказчика могут быть применены и иные варианты климатического исполнения с учетом параметров, определенных ГОСТ 15150.
