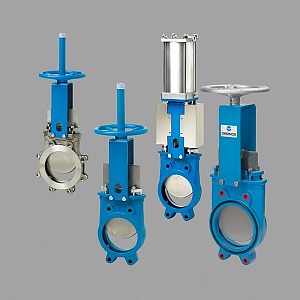

Задвижки шиберные Orbinox рассчитаны для установки в системы трубопроводов, использующиеся для перемещения веществ и растворов, в которых могут быть растворены твердые вещества. Они имеют специальную конструкцию корпусной части и седлового уплотнения. Благодаря такой особенности полностью исключается засорение затвора. Приобрести представленный товар предлагает компания PromPartners. Доставка продукции выполняется по всей территории Российской Федерации и странам СНГ.

Задвижки шиберные Orbinox - преимущества

Задвижки шиберные Orbinox производятся в соответствии с требованиями следующих стандартов: ГОСТ Р 55020-2012, ГОСТ 18821-80, ГОСТ 18820-80. Уровень давления от 4 до 10 атмосфер. Тип применяемого управления: редуктор, штурвал и пневматический привод.

Предлагаемая продукция имеет ряд важных технических особенностей, среди которых стоит выделить:

Высокий уровень прочности, изделия не подвержены деформации, имеют длительный срок службы;
Уплотнение, которым оснащается корпус задвижки, имеет армирование стальной проволокой;
Уплотнительная вставка в закрытом состоянии находится в полном контакте с ножом по всему диаметру затвора;
Применение качественных материалов позволяет добиться плавности хода ножа при закрывании и открывании затвора;
Изделие имеет высокий уровень надежности;
Высокий уровень герметичности (класс А), протечки исключены;
Высокий уровень герметичности;
Устойчивость к воздействию коррозии.

Таблица 1 Основные параметры задвижки ножевой Orbinox

Тип изделия	DN	A, м	B, м	C, м	D, м	E, м	F, м	Диаметр G, м	H, м	Масса, т
ДУ50	50	0,04	0,119	0,1	0,105	0,129	0,047	0,225	0,42	0,007
ДУ65	65	0,04	0,134	0,1	0,115	0,146	0,047	0,225	0,45	0,008
ДУ80	80	0,05	0,149	0,1	0,124	0,162	0,047	0,225	0,475	0,009
ДУ100	100	0,05	0,169	0,1	0,14	0,187	0,047	0,225	0,52	0,011
ДУ125	125	0,05	0,180	0,1	0,15	0,211	0,047	0,225	0,6	0,015
ДУ150	150	0,06	0,21	0,1	0,175	0,237	0,047	0,225	0,652	0,018
ДУ200	200	0,06	0,262	0,119	0,205	0,309	0,067	0,31	0,822	0,03
ДУ250	250	0,07	0,318	0,122	0,250	0,364	0,067	0,31	1,022	0,044
ДУ300	300	0,07	0,372	0,122	0,3	0,414	0,067	0,31	1,122	0,058
ДУ350	350	0,096	0,431	0,197	0,338	0,486	0,066	0,41	1,323	0,096
ДУ400	400	0,1	0,486	0,197	0,392	0,536	0,066	0,41	1,427	0,124
ДУ450	450	0,106	0,540	0,201	0,432	0,588	0,066	0,55	1,594	0,168
ДУ500	500	0,11	0,602	0,201	0,485	0,648	0,066	0,55	1,707	0,192
ДУ600	600	0,11	0,708	0,201	0,590	0,748	0,066	0,55	2,022	0,245

Представленные изделия имеют на корпусе стрелку направления движения перемещаемого вещества. Во время проведения монтажных работ следует обращать особое внимание на данную особенность конструкции устанавливаемых задвижек. Согласно рекомендациям завода изготовителя данные изделия должны устанавливаться вертикально (маховиком вверх) на горизонтально расположенной системе трубопроводов. Задвижки имеют стандартное исполнение присоединительной части – фланец. Несквозные болты для монтажных соединений выбираются относительно толщины ответного фланца.

Задвижки шиберные Orbinox - применение

Представленная продукция получила широкое распространение в следующих отраслях промышленности:

Горнодобывающей;
Химической;
Целлюлозно-бумажной;
Пищевой;
Горно-обогатительной.

Также задвижки ножевые Orbinox используются в хозяйственно-бытовых нуждах. Данным видом запорной арматуры оснащаются трубопроводы, перемещающие фекальные и сточные воды.
