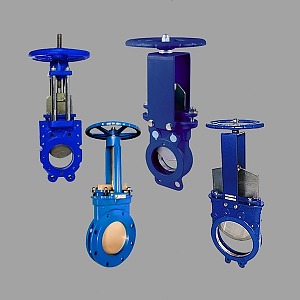

Задвижка шиберная бренда Dendor представляет собой разновидность запорных элементов, где основной рабочий орган, запирающий элемент имеет клинообразную форму. Клин установлен таким образом, что способен передвигаться строго под углом 90° по отношению к направлению потоков перемещаемой среды.

Купить на выгодных условиях продукцию компании Dendor по ценам производителя предлагает компания PromPartners. Высококачественные изделия обеспечивают 100% герметичность по ГОСТ 9544-2015 (межгосударственный стандарт) по классу «А». Национальный стандарт, применяемый на территории РФ – ГОСТ Р 54808-2011.

Задвижки шиберные Dendor - стандартизация

Отраслевой нормативный документ соответствует (применительно к требованиям герметичности затворов) следующим международным стандартам:

Арматура промышленного типа трубопроводная. Испытание давлением	ISO	5208:2008 (E)
Клапаны регулирующие для техпроцессов (часть 4).	CEI/IEC	60534-4:2006
Степень соответствия	NEQ	неэквивалентная
Основа применения	ГОСТ	Р54808-2011

Задвижки шиберные Dendor - назначение

Задвижки шиберные (в том числе Dendor) предназначены исключительно для перекрытия потоков рабочей среды. Использование данных устройств в качестве средства для регулировки уровня потока запрещено!

Основные технические характеристики

№ п/п	Параметр	Ед. изм-я	Показатель	Примечание
1	Ø внутренний	мм	50 … 1200
2	Давление в системе, (PN)	кгс/см²	10
3	Варианты использования элементов управления		Маховик Редуктор Электропривод	Для DN 50 - 400 Для DN 450 – 1200 По запросу
4	T (рабочая)	°С	- 15 + 80
5	T (предельно допустимая)	°С	+ 100
6	Транспортируемая среда		Вода Жидкие среды с большим количеством механических включений; Жидкости с повышенным уровнем вязкости	питьевая, техническая, морская, сточная канализационная;
7	Тип присоединения к трубопроводной коммуникации	PN10	Межфланцевое	ГОСТ 33259-2015
8	герметичность	класс	А	9544-2015

Параметры рабочего давления в системе в зависимости от диаметра трубопровода:

D (см)	P (кг/см²)
5 - 40	10
45 - 80	8
90 – 120	6

Задвижка с маховиком, типовые размеры

Ø внутренний, см	L, длина, см	D (см)	N-Th	D (см)	Масса (кг)
5	4,8	16	4-М16	18	7,5
6,5	4,8	18	-/-	-/-	8,5
8	5	20	8-М16	-/-	11
10	5	22	-/-	-/-	13
15	5,7	29	8-М20	23	22
20	7	34	8-М20	-/-	33
25	7	40	12-М20	-/-	48
30	7,7	45	12-М20	-/-	60
35	7,7	51	16-М20	-/-	83
40	9	56	16-М24	27	109

Задвижка с редуктором, типовые размеры

Ø внутренний, см	L, длина, см	D (см)	N-Th	D (см)	Масса (кг)
4,5	9	62	20-М24	27	160
5	11	67	-/-	-/-	230
6	11	78	24-М27	30	300
7	13	90	-/-	-/-	430
8	13	102	24-М33	33	550
9	13	112	28-М30	-/-	820
10	7	123	28-М33	36	1100
12	7,7	146	32-М36	39	1300

Материалы, используемые при изготовлении задвижек

№ п/п	Элемент	Задвижка		Прим-е
№ п/п	Элемент	С маховиком	С редуктором	Прим-е
1	корпус	чугун	чугунный
2	Запорный механизм (шибер)	Сталь нерж.	Сталь нерж.
3	Уплотнительные элементы		EPDM	РТИ
4	Армирующий элемент	-/-		уплотнения
5	Крепежные детали	Сталь	Сталь нерж.
6	Фланец прижимной	-/-	сталь
7	Стойка	-/-	-/-
8	Шпиндель	-	Сталь нерж.
9	Сальник	-	PTFE; EPDM	РТИ
10	Подшипник	сталь	-
11	Ходовая гайка	латунь	-

Задвижки шиберные Dendor - особенности применения

Если необходимо обеспечить работу коммуникации в одном направлении, а требования к герметичности не являются слишком строгими, допускается использование чугунной задвижки. Сфера применения – трубопроводы, транспортирующие канализационные и иные среды с механическими примесями.

Сталь для изготовления клина используют в коммуникациях с двухсторонним направлением перетоков.
