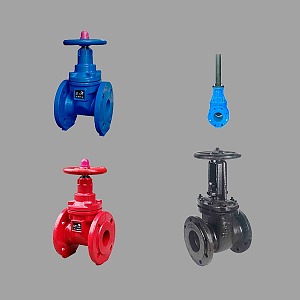

Задвижки чугунные МЗВ и МЗВГ широко используются в системах холодного и горячего водоснабжения и отопления. В зависимости от предназначения и конструктивных особенностей имеют разный температурный диапазон эксплуатации.

Изготавливается запорная арматура по ГОСТ ГОСТ 5762-2002. из высокопрочных коррозийно стойких материалов и имеют продолжительный срок службы (50 лет и более).

Задвижки Водоприбор: нормативно-технические документы

Параметр	Наименование	Номер
Климатическое исполнение	ТУ	3714-007-82556046-2007 (исп. УХЛ, категория 3 по ст. 15150)
Типы, конструкция, размеры	ГОСТ	12815; 12817; 12821
Общие тех. усл-я	-/-	5762
Требования (категорирование транспортируемой раб. среды)	-/-	12.1.007
Допуски, формы, параметры	-/-	24643; 2789; 53441;
коррозийная защита	-/-	9.908
Требования к коммуникациям	СанПиН	2.1.4.1074

Основные технические характеристики задвижек Водоприбор

Основные параметры задвижек Водоприбор должны находиться в пределах, указанных ниже диапазонов:

Py (усл. Давление.), МПа	Dy (усл. Проход), мм	K, Т°С раб. среды	Присоединение к трубопроводу	Вес, кг	Прим-е
0,16 - 25	50 … 2000	-15 … +40	Фланцевое, по ГОСТ 12815;	12 - 316

Размерные показатели задвижек:

наименование	Ед. изм.	показатель
Длина стр.	мм	150 - 310
Высота стр	мм	240 - 980
Протечки затвора	см³/мин	Не допускаются (для МЗВГ – 04 – 0,60
Обороты рабочего хода затвора	величина	8 … 56
Макс. Крутящий момент	Н*м	35 … 240
Материал: Уплотнителей Шпинделя Гайки корпуса		Рез. Смесь Сталь Бронза чугун
покрытие	краска	Эпоксидно-порошковая

Отличительные особенности задвижек Водоприбор

Прочный чугунный корпус покрыт краской на эпоксидной основе
Конструкция клинового механизма обеспечивает эффективность работы при резких колебаниях температуры
Общее устройство задвижки не предусматривает наличие приямка и сальникового узла
Запирающий элемент (клин) перемещается перпендикулярно направлению движения потока
Задвижка Водоприбор не предназначена для регулировки уровня расхода жидкости
Оптимальные размеры арматуры обеспечивают минимум гидравлических потерь

Все образцы задвижек, прежде чем поступить в продажу, проходят испытания.

Задвижки Водоприбор: размерные характеристики

№ п/п	Размеры (габаритные / присоединительные)
	Буквенное обозначение	Тип задвижки Водоприбор (МЭВГ), см
	Буквенное обозначение	50	80	100
1	DN	5	8	10
2	высота	15	18	19
3	ширина	12	16	19
4	d	2	2	1,8
5	Ø отв.	0,4	0,4	0,8
6	Высота полная	32	40	46
7	Высота от центра отв.	24	30	35

Задвижки Водоприбор - преимущества

Задвижки Водоприбор, представленные в нашем каталоге, отличаются следующими преимуществами:

Конструкция изделия полностью исключает возможность заклинивания
Надежное износостойкое коррозийное покрытие обеспечивает защиту от агрессивного воздействия внешней среды
Универсальность (возможность устанавливать на горизонтальных и вертикальных участках коммуникаций)
Увеличенный эксплуатационный ресурс
Малый крутящий момент
100% герметичность затвора

Длительная эксплуатация - более 50 лет (гарантия на срок до 10 лет)

Производитель гарантирует наработку для задвижек данного типа не менее 400 циклов
