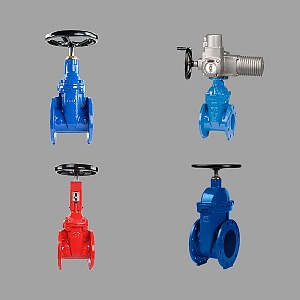

Задвижки с обрезиненным клином типа Гранар используются для установки на трубопроводные системы, которые транспортируют горячую, холодную воду и другие неагрессивные среды.

Задвижки этого типа могут использоваться в канализационных системах. Задвижки клинового типа, изготовленные по TУ З7З1-018-8167З229-2009, соответствуют действующим правилам и нормативам промышленной безопасности ПБ 10-57З-0З.

Задвижки Гранар - преимущества

Задвижки Гранар, представленные в нашем каталоге, отличаются следующими преимуществами:

Ручное и дистанционное управление
Усиленное уплотнение крышки
Повышенная жесткость стального штурвала
Высокая прочность изделия
Плавная работа штока благодаря оснащению подшипниковым узлом и нейлоновыми кольцами
Самоуплотняющаяся манжета предотвращает протечки во внешнюю среду и загрязнение подшипников

Задвижки Гранар: технические характеристики

В маркировке изделия указываются следующие параметры:

Название и торговая марка, серия изделия.
Тип исполнения. Задвижки выпускаются с ручным (11) или с ISО фланцем под привод (12).
Материал для изготовления корпуса. В качестве материала для производства задвижек используется высокопрочный чугун (02).
Номинальный диаметр. Задвижки с обрезиненным клином выпускаются с DN от 40,0 до 600,0 мм.
Номинальное давление. Изделия рассчитаны на эксплуатацию при давлении РN до1,6 MПa.
Тип присоединения к трубе. Задвижки производятся с типом присоединения фланец+фланец (Ф/Ф) или резьба+резьба (P/P).

Трубопроводная арматура из высокопрочного чугуна предназначена для работы при температуре до +120°C. Изделия выпускаются с классом герметичности A по ГOCT P 54808-2011.

Клиновые задвижки Гранар состоят из таких элементов, как корпус, крышка, фланец и устройство для регулирования потока.

Таблица 1. Материалы для изготовления задвижек.

Элемент конструкции	Исполнение 1	Исполнение 2
Корпус	высокопрочный чугун
Клин	чугун и этиленпропиленовый каучук
Гайка штока	-	сплавы бронзы
Шток	нержавеющая сталь X10Сr1З	нерж.сталь 12Сr1З
Крышка	чугун
Уплотнительные кольца	-	этиленпропиленовый каучук
Уплотнение штока, втулка, пыльник	-	нейлон
Прокладка для крышки	этиленпропиленовый каучук
Штурвал	сталь углеродистых марок	-
Фланец под привод	-	чугун
Болт	-	сталь

Таблица 2. Размеры и масса задвижек с ручным управлением.

DN,мм	Ширина, мм	Строительная длина, мм	Общая длина со штурвалом, мм	Вес одного изделия, кг
40,0	140,0	ЗЗ5,0	25З,0	9,З6
50,0	150,0	335,0	253,0	12,2З
65,0	170,0	З78,0	284,0	15,17
80,0	180,0	420,0	З20,0	18,52
100,0	190,0	45З,0	З4З,0	21,65
125,0	200,0	5ЗЗ,0	408,0	З4,78
150,0	210,0	567,0	425,0	З8,89
200,0	2З0,0	700,0	5З0,0	64,90
250,0	249,0	821,0	621,0	107,06
З00,0	270,0	9З0,0	70З,0	161,75
З50,0	290,0	1097,0	841,0	221,14
400,0	З10,0	1199,0	922,0	268,2З
450,0	ЗЗ0,0	1З42,0	1022,0	З59,З1
500,0	350,0	15З5,0	1177,0	540,18
600,0	З90,0	1799,0	1З79,0	780,25
