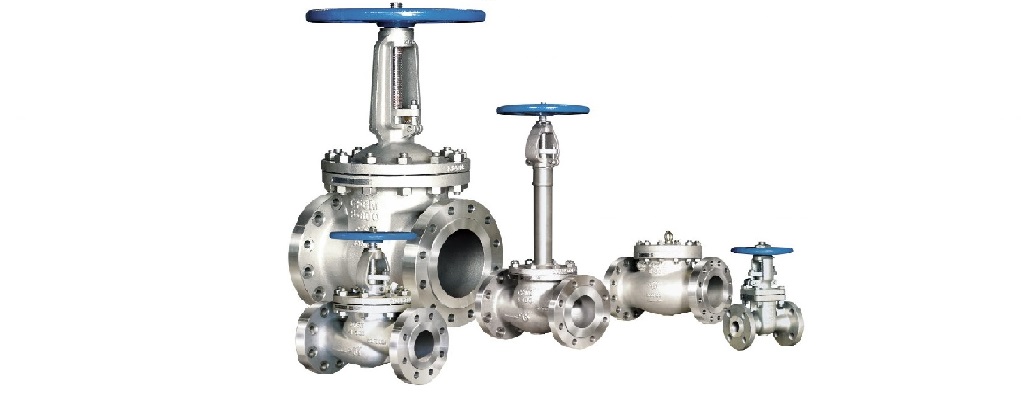

Регулирующая арматура

Описание, характеристики и области применения регулирующих арматур

Регулирующая арматура - описание

Компания PromPartners занимается поставками регулирующей арматуры российских и зарубежных производителей.

Предлагаем все типоразмеры регулирующих клапанов оптом или розничными партиями по выгодным ценам. Доставка трубопроводных элементов осуществляется во все регионы России. Варианты доставки — машинами нашего автопарка или транспортной компанией по выбору заказчика. Оплата наличными или безналичный расчет.

Оптовикам делаем скидки, для постоянных клиентов возможна отсрочка оплаты на срок до 60 дней.

Регулирующая арматура: назначение и область применения

Предлагаем купить регулирующие клапаны брендов:

Регулирующие клапаны — это разновидность трубопроводной арматуры, которая используется для монтажа трубопроводов, транспортирующих агрессивные и слабоагрессивные жидкие и газообразные среды.

Устройства предназначены для непрерывного или дискретного регулирования давления в трубопроводной системе и расхода транспортируемой среды. Трубопроводная арматура выпускается с диаметром проходного отверстия от Ду15 до Ду600. Клапаны могут использоваться при монтаже трубопроводных систем, работающих под давлением от 1 до 63 бар.

Поставляемая продукция соответствует мировым и российским государственным стандартам, в частности ГOCT 1289З-2005, ГОCT З4290-2017, ГОСT 5761.

Регулирующая арматура: характеристики

Конструктивно клапан состоит из корпуса, уплотнительного узла, штока, плунжера, седла. Регулирование скорости потока и давления в системе осуществляется путем изменения размера проходного отверстия клапана. Управление регулирующей арматурой осуществляется с помощью электрических, пневматических, гидравлических, электромагнитных приводов. Еще один способ управления — ручное. По типу конструкции клапаны бывают одно- и двухседельными, клеточными, мембранными, золотниковыми.

Клапаны проходного типа предназначены для установки на прямые участки трубопровода. Угловая трубопроводная арматура позволяет изменить направление потока на 90 градусов. Смешивание двух потоков среды с разными параметрами осуществляется с помощью трехходовых смесителей.

Клапаны классифицируются по следующим параметрам:

• По технологии производства корпуса. Клапаны бывают литыми, сварными, коваными, штампосварными, комбинированными.
• По типу монтажа. Трубопроводная арматура делится на фланцевую, муфтовую, цапковую, штуцерно-торцовую, приварную.
• По виду плунжера и уплотнителей. Уплотнители подвижных соединений бывают металлическими или эластичными, сальниковыми или сильфонными.

Рабочее давления клапанов соответствует ГOCT 26З49 и ГOCТ З56, размеры условных проходов — ГОCT 28ЗЗ8, параметры корпуса по ГОCT 16587. Параметры муфт, цапковых и штуцерных концов и торцевых соединений регламентируются ГОCT 6527, ГОCT 2822, ГOCТ 5890. Литые, плоские приварные и фланцы под приварку соответствуют и патрубков под приварку ГОCT 12817-ГОСT 12821 и ГOCT 160З7.

Таблица. Максимально допустимые отклонения от геометрических параметров уплотнителей.

Материалы и маркировка

Материальное исполнение регулирующей арматуры зависит от типа и характеристик транспортируемой среды. Для изготовления продукции используются материалы, обладающие устойчивостью к воздействию атмосферных факторов и транспортируемой среды.

Основные характеристики регулирующей арматуры указываются в ее маркировке.

Пример маркировки и ее расшифровка:

• Клапан RV-11ЗM Кvs=40 АNT 40,11 2,5 кH Ду50 Pу16. Такое обозначение имеют трехходовые регулирующие клапаны с приводом, с диаметром проходного отверстия Дy50 мм с резиновыми уплотнителями, рассчитанные на эксплуатацию при давлении 16 бар.

Регулирующая арматура: требования к надежности

Регулирующая арматура относится к категории ремонтируемых, восстанавливаемых трубопроводных изделий. Дисциплина восстановления арматуры не регламентируется. Показатели надежности трубопроводных изделий устанавливаются согласно ГOCT 27.00З, включая долговечность, средний ресурс и срок эксплуатации до списания, безотказность (кол-во часов наработки на отказ).

Климатическое исполнение оборудования соответствует ГОCT 15150 или определяется KД. Трубопроводная арматура является герметичной по отношению к внешней среде. Вес изделий не регламентируется. Масса изделий приводится в конструкторской документации (KД) на изделие.

Комплектность

Комплектность поставки инженерного оборудования определяется (KД). Комплект поставки состоит из одного или нескольких изделий в том количестве, которое оговорено в договоре, набора запасных элементов и приспособлений (3ИП), пакета сопроводительной документации — сертификатов, паспорта, результатов физико-механических испытаний.
