Подшипник шарнирный

Описание, характеристики и области применения подшипников шарнирных

Подшипник шарнирный купить в Челябинске

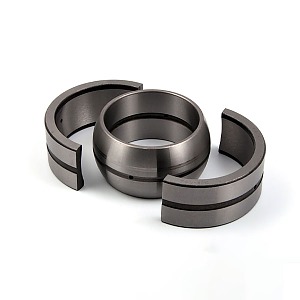

Подшипник шарнирный выделяется такой особенностью, как наличие внутренней и внешней поверхностей скольжения эллиптической формы. Такая конструкция активно применяется для восприятия и передачи вертикальных, горизонтальных и комбинированных воздействий в неподвижных и подвижных соединениях различного оборудования, транспортных средств и прочего.

Сортаменты подшипника шарнирного

Все подшипники шарнирные подразделяются на две большие группы. Существуют такие, в конструкцию которых требуется регулярный подвоз смазки. В качестве рабочих поверхностей в них используются стальные кольца, которые после определенного износа можно легко заменить. Их эксплуатация осуществляется при знакопеременных нагрузках различных типов. В процессе производства распространено использование определенных сталей.

Виды подшипников шарнирных, требующих подвода смазки

Вторая группа подшипников шарнирных включает в себя так называемые самосмазывающиеся конструкции. Их особенность заключается в том, что скольжение стального элемента происходит по композитным материалам в виде металлофторопласта или органоволокнита. Такие подшипники особо востребованы в узлах, эксплуатация которых происходит в условиях низких скоростей вращения и при нагрузках постоянной направленности. Также необходимость в них возникает в случае если регулярное обслуживание подшипников затруднено.

В зависимости от места монтажа шарнирные подшипники подразделяются на конструкции для подвижных и неподвижных соединений.

Подшипник шарнирного типа для подвижных соединений представлен в следующих модификациях:

• Ш, ШЛ, ШП, в которых бороздки и дырочки для подачи смазки отсутствуют;
• ШСП, ШСЛ, ШС — имеют два высверленных отверстия и углубление на внутреннем кольце;
• ШС К, ШСЛ К, ШСП К — имеют дополнительно три бороздки для смазки и сквозные отверстия.

В неподвижных или малоподвижных соединениях активно применяются подшипники таких марок, как ШМЛ, ШМП, ШМ. Их особенностью является то, что полностью отсутствуют отверстия и канавки для подачи смазывающего материала.

Применение подшипников шарнирных сферических

Все виды шарнирных подшипников активно применяются в самолетостроении, автомобильной отрасли, прочем машиностроении. Производство узлов осуществляется по ГОСТ 3635-78.
