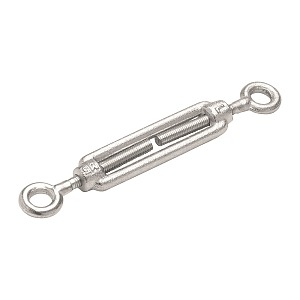

Талреп кольцо-кольцо – устройство, позволяющее плавно изменять длину растяжек. Винтовой натяжитель состоит из муфты с двумя резьбовыми отверстиями, в которые вкручены разнонаправленные винты с кольцевыми оголовками. На одном торце муфты предусмотрена правая резьба, на другом – левая.
При движении муфты по часовой стрелке в направлении продольной оси расстояние между концами сокращается. Винты вкручиваются внутрь корпуса. Происходит натяжение канатов/тросов. При необходимости ослабить канат можно вращением муфты против часовой стрелки. Регулировка линейного натяжения не требует серьезных усилий и специальных инструментов.
Оснастка применяется в такелаже, строительстве для стяжки цепей, тросов, веревок и стальных канатов. Муфтовый натяжитель незаменим при ликвидации обрывов на вантовых растяжках, трассовых соединениях. Для снижения силы трения на резьбовой профиль трущихся элементов наносится графитосодержащая смазка. Открытая муфта изготовлена в форме рамы. Закрытая сделана в форме цилиндра. По отечественному и европейскому стандарту выпускают устройства с резьбовым профилем от М5 до М 56. Общая длина конструкций варьируется от 230 до 603 мм.
| Обозначение | Расшифровка |
|---|---|
| Тип муфты | |
| ОС | открытая сварная |
| ОШ, ЗШ | штампованные аналоги |
| ОЛ, ЗЛ | литые |
| ОК, ЗК | кованые |
| УУ | вид концов ушко-ушко |
Устройства закрытого типа более безопасные. Резьбовая часть расположена в корпусе муфты. При аварийном разрушении натяжителя части захватного приспособления не разлетаются в стороны.
| Размер резьбы | Длина муфты, мм | Размер между центрами колец, мм | Внутренний диаметр кольца, мм | Масса 1000 шт, кг |
|---|---|---|---|---|
| М5 | 68 | 120–140 | 8 | 3,2 |
| М10 | 126 | 175–267 | 12 | 19,7 |
| М20 | 220 | 315–460 | 24 | 150 |
| М30 | 255 | 391–570 | 31 | 460 |
В технических характеристиках талрепа указывается величина нагрузки, ход винтов (максимальное расстояние при полном раскручивании/скручивании) метрическая резьба отверстий винтовых муфт-натяжителей. Для изготовления талрепов кольцо-кольцо используется углеродистая маломагнитная сталь с оцинковкой или нержавейка, устойчивая к коррозии в условиях повышенной влажности. Категория прочности составных элементов не ниже КП25.
Все типоразмеры талрепов комплектуются контргайками, предотвращающими самопроизвольное раскручивание винтовых соединений. Несущая способность талрепа напрямую зависит от диаметра резьбового отверстия. Рабочие нагрузки рассчитываются только вдоль оси, боковые воздействия на конструкцию не допускаются.
