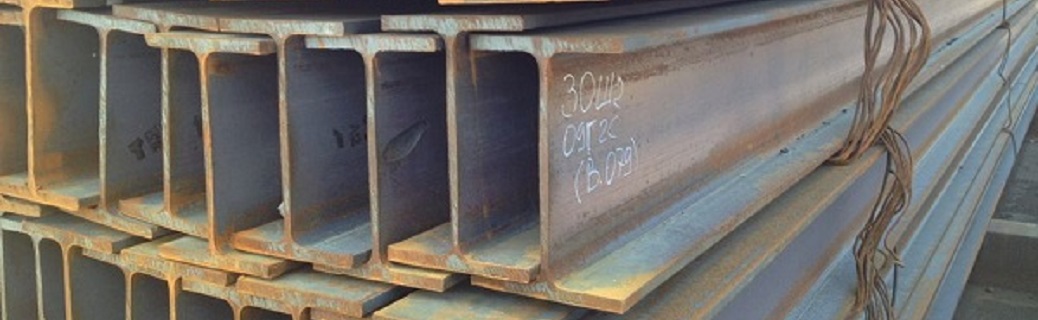

Балка двутавровая широкополочная

Балка двутавровая широкополочная: описание

Среди двутавровых профилей высоким спросом пользуются изделия с шириной полок, немного отличающейся от высоты центральной стенки. Данный тип балок называется широкополочными. Изделие отличается повышенными прочностными характеристиками, коррозийной стойкостью, износоустойчивостью.

Компания PromPartners предлагает купить сертифицированные стальные балки двутавровые широкополочные по доступной цене от производителя. Все изделия соответствуют заявленным техническим характеристикам, что подтверждается соответствующими сертификатами или паспортами качества.

Балка двутавровая широкополочная: классификация

Прокат представляет собой вертикальную стенку и две параллельные полки – в основании и в верхней части. Стенка соединена с полками в их центральной части – радиусным сопряжением. При установке металлопрофиля на полки сечение получает форму буквы «Н». Толщина металла элементов профиля отличается – полки выполнены из более толстой стали. Двутавровый профиль с увеличенной шириной полок рассчитан для металлоконструкций, подверженных повышенным нагрузкам на изгиб или растяжение.

Балки широкополочные двутавровые квалифицируются:

• По состоянию поставки: ГП – произведенные по технологии пластической деформации (горячекатаные) и КП – результат деформации, с контролируемым нагревом и с регулируемым обжимом в балочном прокатном стане;
• По классам прочности – соответствует значению предела текучести применяемых в производстве стальных сплавов: с учетом углеродного эквивалента – 345, 355, 390 440, без нормирования по этому показателю – 255.

Типовые широкополочные двутавры выпускаются мерной длиной: 6, 9, 10, 12, 15, 18, 21, 24 метров. Возможна поставка мерных отрезков в диапазоне 6-24 м, с шагом 10 см, или немерной длины от 4 до 24 м.

Широкополочные балки - нормативы

Двутавровые широкополочные балки применяют в ответственных конструкциях. Каждый элемент из двутавра рассчитывается по типу и величине нагрузок на изгиб при эксплуатации. Для расчетов применяются нормативные документы, устанавливающие технические требования к материалам, сортаменту и методам контроля качества.

Таблица 1. Основная нормативная база

В стандарте Р 57837-2017 собраны актуальные технические условия и требования к двутавровым балкам ГОСТ 26020-83 и ГОСТ 8239-89. Дополнительно прописаны регламент контроля качества и методики испытаний.

Балка двутавровая широкополочная: сортамент

В компании PromPartners представлен широкий ассортимент товаров данного типа. От габаритных размеров напрямую зависят технические характеристики продукции. Особенности изделия можно понять по маркировке товара - в обозначении двутавра, в начале указывается номер группы профилей по высоте – с применением принципа округления. Следующей стоит буква «Ш», что означает тип балки – широкополочный, в завершении порядковый номер в группе – по возрастанию.

Таблица 2. Габариты и технические характеристики двутавровой широкополочной балки

При расчетах теоретической массы метрового отрезка и S поперечного среза, применялись номинальные размерные величины профиля, без учета допустимых отклонений.

Применение балок двутавровых широкополочных

Двутавровые широкополочные профили используют при возведении капитальных строений промышленного и гражданского назначения. Элементы из них применяют при монтаже лестничных пролетов, переходов, балочных перекрытий, каркасов, обрешеток, стропильных элементов ферм. Соединение осуществляется на болты или сваркой.

Широкополочные балочные двутавры используют:

• Для обвязки фундаментных свай;
• В качестве несущей рамы быстровозводимых сооружений;
• Как основание под тяжелое промышленное оборудование.

Двутавры производят из углеродистых (Ст3сп Ст3Гсп), низколегированных и нелегированных сталей. В случаях риска высокой скорости коррозии при эксплуатации применяют нержавеющие сплавы. При выборе стали решающим является климатическое расположение строящегося объекта. Для холодных районов применяются стали, сохраняющие прочность в морозы – такие, как 09Г2Д. Для сварных конструкций требуются балки из сталей технологичных к свариванию.
