Предохранительные клапаны: назначение, принцип работы и особенности выбора

Предохранительные клапаны — это важные элементы систем, работающих под давлением. Они предназначены для защиты оборудования и трубопроводов от разрушения при превышении допустимых параметров давления. В этой статье мы рассмотрим их назначение, принцип работы, типы, особенности выбора и правила эксплуатации.

Назначение предохранительных клапанов

Предохранительные клапаны используются в различных отраслях промышленности, включая энергетику, нефтегазовую, химическую и пищевую промышленность. Их основная задача — защита оборудования от аварийных ситуаций, вызванных:

• Превышением рабочего давления в системе.
• Тепловым расширением жидкости или газа.
• Неисправностями оборудования или человеческим фактором.

Без предохранительных клапанов существует риск разрушения трубопроводов, взрывов и утечек опасных веществ, что может привести к серьезным последствиям для людей и окружающей среды.

Принцип работы предохранительных клапанов

Принцип работы предохранительных клапанов основан на автоматическом срабатывании при достижении критического давления. Основные этапы работы:

1. Нормальный режим. Клапан находится в закрытом состоянии, давление в системе находится в пределах нормы.
2. Превышение давления. Когда давление достигает установленного значения, клапан начинает открываться.
3. Сброс избыточного давления. Через открытый клапан происходит сброс среды (газа, пара или жидкости) в атмосферу или специальный резервуар.
4. Возврат в исходное состояние. После нормализации давления клапан закрывается, и система продолжает работу в штатном режиме.

Типы предохранительных клапанов

Предохранительные клапаны классифицируются по нескольким критериям:

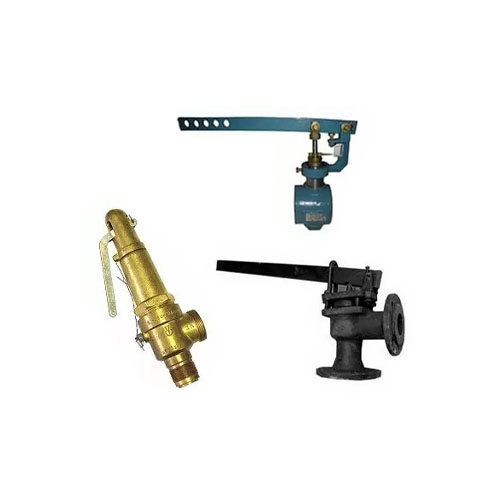

1. По типу нагрузки на золотник:

• Пружинные. Наиболее распространенный тип, где усилие на золотник создается пружиной.
• Рычажно-грузовые. Усилие создается с помощью груза, закрепленного на рычаге.

2. По характеру подъема замыкающего органа:

• Полноподъемные. Открываются полностью, обеспечивая быстрый сброс давления.
• Малоподъемные. Открываются частично, подходят для систем с небольшими объемами среды.

3. По типу рабочей среды:

• Для жидкостей. Используются в гидравлических системах.
• Для газов и пара. Применяются в паровых котлах, компрессорах и газопроводах.

4. По способу подключения:

• Фланцевые. Подключаются с помощью фланцев, обеспечивают надежное соединение.
• Резьбовые. Устанавливаются в системах с небольшим диаметром труб.

Ключевые параметры выбора предохранительных клапанов

При выборе предохранительного клапана необходимо учитывать следующие параметры:

Правила эксплуатации предохранительных клапанов

Для обеспечения долговечности и надежной работы предохранительных клапанов необходимо соблюдать следующие правила:

• Регулярная проверка. Клапаны должны проверяться на исправность не реже одного раза в год.
• Чистка и обслуживание. Загрязнения могут привести к заклиниванию механизма.
• Калибровка. Настройка клапана на нужное давление должна выполняться специалистами.
• Замена изношенных деталей. Пружины, уплотнения и другие элементы со временем изнашиваются и требуют замены.

Преимущества современных предохранительных клапанов

Современные предохранительные клапаны обладают рядом преимуществ:

• Высокая надежность. Обеспечивают защиту систем даже в экстремальных условиях.
• Долговечность. Изготавливаются из качественных материалов, устойчивых к коррозии и износу.
• Простота установки и обслуживания. Конструкция клапанов позволяет быстро монтировать и обслуживать их.
• Широкий ассортимент. Возможность подобрать клапан для любых условий эксплуатации.
